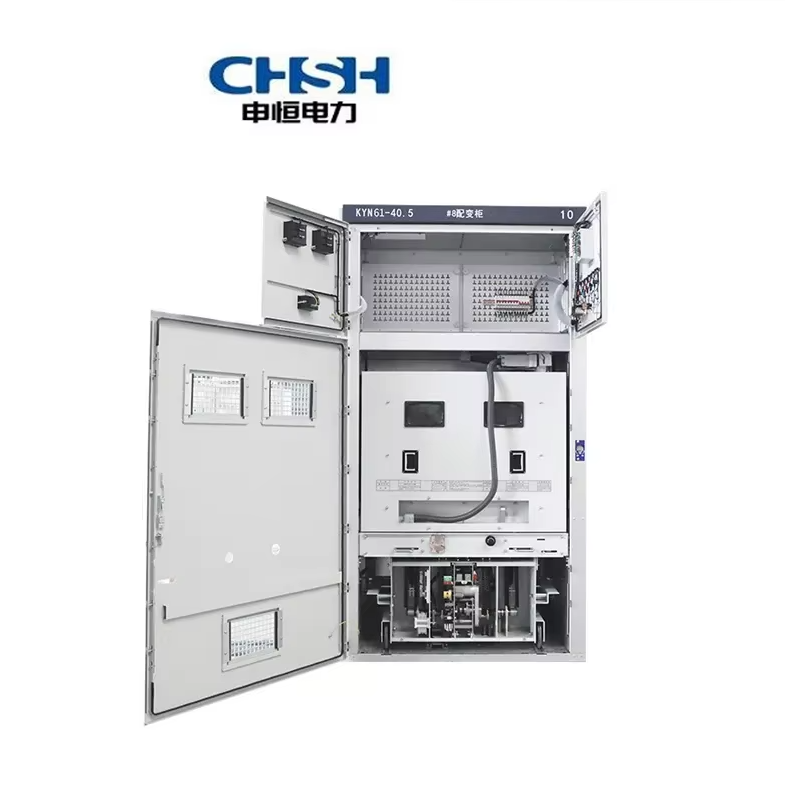

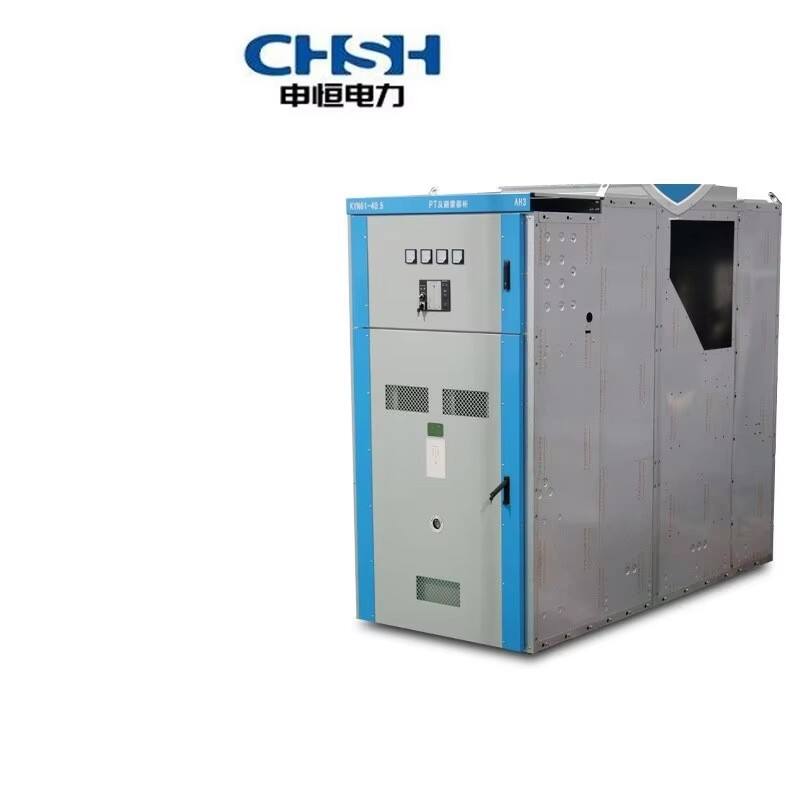

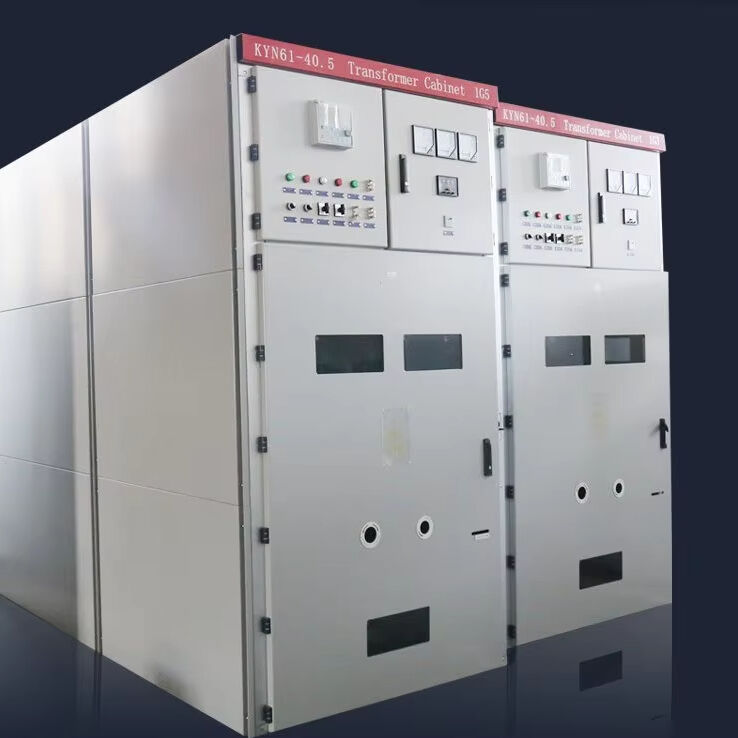

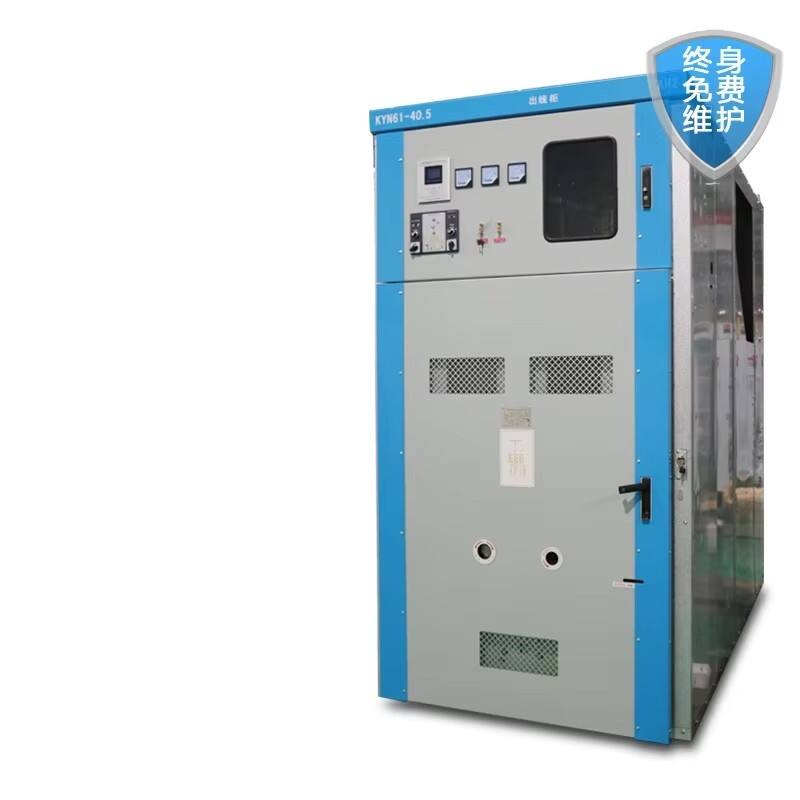

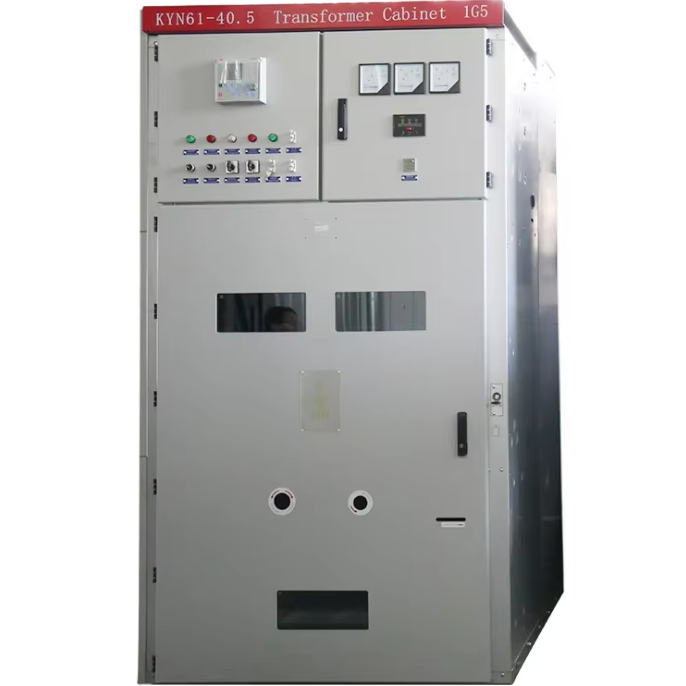

KYN61-40.5 Panzerbar auswechselbares AC Metallumschaltgerät
KYN61-40.5 (z) gepanzerte herausnehmbare AC-Metallumfassungsschaltanlagen (im Folgenden als 'Schaltanlage' bezeichnet) eignen sich für ein dreiphasiges Wechselstromnetz mit 50 Hz, wird zur Aufnahme und Verteilung elektrischer Energie in Kraftwerken, Umspannwerken und Verteilerstationen von Industrie- und Bergbauunternehmen genutzt sowie zur Steuerung, zum Schutz und zur Überwachung des Stromkreises.
- Übersicht
- Empfohlene Produkte
Produktebeschreibung
1.Umlufttemperatur: maximale Temperatur + 40°. Mindesttemperatur - 10°;
2.Höhe: w 1000m;
3.Relative Luftfeuchtigkeit: täglicher Durchschnitt 95%, monatlicher Durchschnitt w90%;
4.Umluft: nicht anwendbar in Orten mit Korrosion, schwerer Verschmutzung, brennbarem Gas und heftiger Erschütterung;
5.Falls ein Erdbeben auftritt, darf die Erdbebenschärke nicht über Stufe 8 hinausgehen.
Strukturelle Merkmale

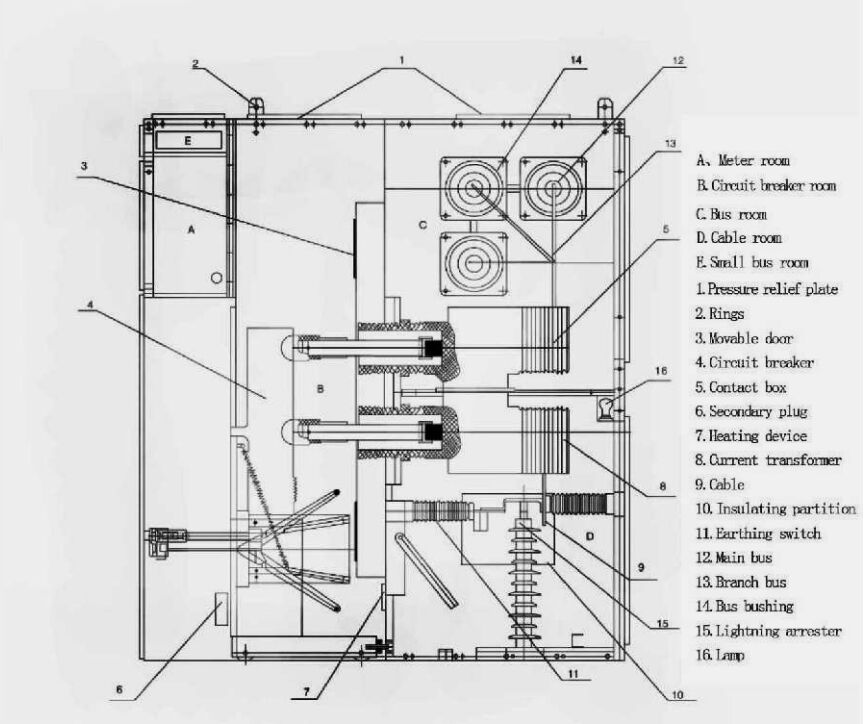

Die Schaltkastenstruktur ist gemäß dem Standard für gepanzerte metallverkleidete Schaltgeräte nach GB3906-2006 und IEC298 entworfen. Der gesamte Aufbau besteht aus dem Kastenrumpf und dem herausziehbaren Teil (Handwagen). Die Kastenstruktur wird versammelt, geschraubt und kombiniert. Das Innere des Schaltkastens ist durch metallene Trennwände in Zuschaltungsraum, Hauptbusleiter-Raum, Kabelraum und Relais-Instrumentenraum unterteilt. Der Gehäuse-Schutzgrad muss IP3X erreichen, der Schutzgrad zwischen den Abteilungen IP2X, und alle metallischen tragenden Teile müssen zuverlässig geerdet sein. Es muss einen unabhängigen Druckablasskanal zwischen den Abteilungen des Hauptkreissystems geben.
Handkarren können in Schutzschalter-Handkarren, Spannungstransformator-Handkarren, Sternzählung-Handkarren, Isolierungs-Handkarren etc. unterteilt werden. Die Gesabmessungen aller Arten von Handkarren sind gleich, und Handkarren für denselben Zweck haben eine gute Austauschbarkeit; Der Handkarren hat im Schrank eine Test-/Isolierposition und eine Arbeitsposition, und jede Position ist mit einem Sperrgerät ausgestattet, um sicherzustellen, dass der Handkarren sich in den beiden Positionen nicht frei bewegen kann.
