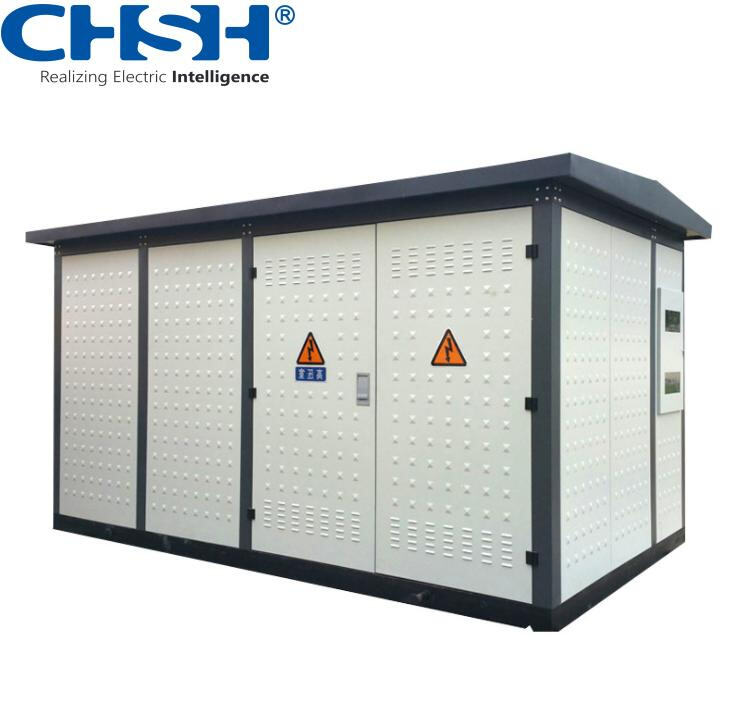

In che modo una cabina di trasformazione supporta l’espansione modulare dei sistemi elettrici?

Una cabina di trasformazione funge da infrastruttura fondamentale che consente una distribuzione dell'energia scalabile e flessibile in sistemi elettrici in continua espansione. Quando le organizzazioni devono aumentare la propria capacità di alimentazione, la cabina di trasformazione fornisce l'interfaccia critica tra le linee di trasmissione ad alta tensione e le reti di distribuzione a bassa tensione, permettendo una crescita sistematica e modulare senza la necessità di sostituire completamente l'intero sistema.

La capacità di espansione modulare di una cabina di trasformazione deriva dalla sua architettura progettuale standardizzata e dalla flessibilità integrata per soddisfare ulteriori esigenze di potenza. Questo approccio infrastrutturale consente ai responsabili degli impianti e agli ingegneri elettrici di attuare strategie di espansione graduale, allineate ai modelli di crescita aziendale, mantenendo nel contempo l'affidabilità del sistema e l'efficienza operativa durante l'intero processo di scalabilità.

Quadro infrastrutturale fondamentale per l'espansione modulare

Punti di connessione standardizzati e progettazione delle interfacce

La scatola del trasformatore stabilisce punti di connessione standardizzati che facilitano l’integrazione senza soluzione di continuità di ulteriori moduli di potenza all’aumentare della domanda. Queste interfacce di connessione rispettano le specifiche di settore che garantiscono la compatibilità con vari componenti per l’espansione, inclusi trasformatori aggiuntivi, quadri di manovra e quadri di distribuzione. Il design standardizzato elimina la necessità di soluzioni ingegneristiche personalizzate in ogni fase di espansione, riducendo in modo significativo sia i tempi di implementazione sia i costi associati.

Ogni scatola del trasformatore incorpora più terminali di connessione e sistemi di sbarre collettore progettati per soddisfare i futuri requisiti di instradamento dell’energia. Questo approccio infrastrutturale orientato al futuro consente di pianificare in anticipo e integrare le connessioni per l’espansione senza interrompere i flussi di potenza esistenti. Il sistema modulare di connessione supporta sia configurazioni di espansione in parallelo sia in serie, offrendo flessibilità nella distribuzione della capacità aggiuntiva all’interno dell’impianto.

Architettura di distribuzione del carico

L'architettura interna di una cabina di trasformazione supporta l'espansione modulare grazie a sofisticati meccanismi di distribuzione del carico, in grado di gestire dinamicamente i flussi di potenza su più circuiti e zone. Questa capacità di distribuzione diventa fondamentale durante l'aggiunta di nuovi moduli di potenza, poiché garantisce la stabilità dei carichi esistenti mentre la nuova capacità entra in servizio. Il sistema di distribuzione del carico include funzionalità di commutazione automatica in grado di reindirizzare i flussi di potenza in base ai profili di domanda e ai requisiti di ottimizzazione del sistema.

I progetti avanzati di cabine di trasformazione integrano sistemi intelligenti di monitoraggio del carico che forniscono dati in tempo reale sull'utilizzo della capacità in diverse zone. Questa capacità di monitoraggio consente ai responsabili degli impianti di identificare i momenti ottimali per le fasi di espansione e di determinare il posizionamento più efficace di ulteriori moduli di alimentazione. L'approccio basato sui dati alla pianificazione dell'espansione aiuta le organizzazioni a evitare un sovradimensionamento, garantendo al contempo riserve di capacità adeguate per la crescita futura.

Metodologia di espansione e processo di implementazione

Approccio graduale alla scalabilità della capacità

Una scatola di trasformazione supporta l'espansione modulare attraverso una metodologia graduale di scalatura della capacità, che consente alle organizzazioni di aggiungere potenza in modo incrementale sulla base dei reali schemi di domanda, anziché dei requisiti teorici massimi. Questo approccio inizia con una pianificazione della capacità fondamentale, che identifica i requisiti di carico attuali e definisce percorsi di espansione per la crescita futura. La metodologia graduale riduce l’investimento capitale iniziale, mantenendo al contempo la flessibilità necessaria per aumentare la capacità man mano che le esigenze aziendali evolvono.

Il processo di implementazione prevede la creazione di zone di espansione all'interno dell'infrastruttura del quadro trasformatore, in grado di ospitare moduli aggiuntivi senza influire sulle operazioni esistenti. Ogni zona di espansione include punti di connessione preinstallati, sistemi di protezione e funzionalità di monitoraggio che semplificano l’integrazione dei nuovi moduli di potenza. Questo approccio basato su zone consente attività di espansione parallele, in cui più moduli possono essere aggiunti contemporaneamente senza generare conflitti di sistema o interruzioni operative.

Protocollo di integrazione e sincronizzazione del sistema

La scatola del trasformatore consente un'espansione modulare grazie a protocolli di integrazione standardizzati che garantiscono la corretta sincronizzazione dei nuovi moduli di potenza con le operazioni esistenti del sistema. Tali protocolli includono procedure di abbinamento della tensione, verifica dell'allineamento di fase e taratura del bilanciamento del carico, che devono essere eseguite prima che i nuovi moduli diventino attivi. Il processo di sincronizzazione protegge le apparecchiature esistenti da eventuali danni, garantendo al contempo che la capacità espansa si integri senza soluzione di continuità nella rete complessiva di distribuzione dell'energia.

La sincronizzazione del sistema va oltre i semplici parametri elettrici per includere l’integrazione delle comunicazioni tra componenti vecchi e nuovi. Le installazioni moderne di quadri di trasformazione incorporano reti di comunicazione digitale che consentono ai moduli di espansione di condividere i dati operativi con i controller esistenti del sistema. Questa integrazione delle comunicazioni permette un funzionamento coordinato di tutti i moduli di potenza, ottimizzando efficienza e affidabilità man mano che il sistema si amplia per soddisfare le crescenti esigenze di domanda.

Vantaggi tecnici per la distribuzione scalabile dell’energia

Regolazione della tensione e gestione della qualità dell’energia

Il cassa del trasformatore mantiene una regolazione costante della tensione attraverso sistemi sofisticati di controllo della tensione che si adattano a condizioni di carico variabili. Quando nuovi moduli entrano in funzione, il sistema di regolazione della tensione si aggiusta automaticamente per garantire una qualità ottimale dell’energia in tutte le zone di distribuzione. Questa capacità di regolazione automatica previene le fluttuazioni di tensione che potrebbero danneggiare apparecchiature sensibili o ridurre l’efficienza operativa negli impianti ampliati.

La gestione della qualità dell’energia diventa progressivamente più complessa con l’espansione dei sistemi, ma il quadro di trasformazione affronta queste sfide grazie a sistemi integrati di filtraggio e condizionamento. Tali sistemi eliminano le distorsioni armoniche e le irregolarità di tensione che possono verificarsi quando più moduli di alimentazione operano contemporaneamente. Le funzionalità di gestione della qualità dell’energia garantiscono che le attività di espansione non compromettano l’ambiente elettrico per le apparecchiature esistenti né per i nuovi carichi collegati.

Coordinamento del sistema di protezione

L'espansione modulare richiede un coordinamento sofisticato del sistema di protezione per garantire che le condizioni di guasto nei nuovi moduli non influenzino le zone esistenti di distribuzione dell'energia. Il quadro trasformatore incorpora schemi di protezione selettiva in grado di isolare i moduli difettosi mantenendo nel contempo il flusso di potenza alle aree non interessate. Questo coordinamento delle protezioni diventa fondamentale nei sistemi espansi, nei quali più sorgenti di alimentazione e percorsi di distribuzione devono operare in modo affidabile in presenza di diverse condizioni di guasto.

Il sistema di protezione comprende sia meccanismi di protezione da sovracorrente che da sottotensione, che si adattano automaticamente all’aggiunta di nuovi moduli al sistema. Queste capacità di protezione adattiva garantiscono che l’intero sistema mantenga opportuni margini di sicurezza, massimizzando nel contempo la disponibilità di potenza in tutte le zone di espansione. Il sistema di coordinamento include inoltre collegamenti di comunicazione che consentono un’identificazione e un’isolamento rapidi dei guasti, riducendo al minimo i tempi di fermo durante interventi di manutenzione o situazioni di emergenza.

Vantaggi operativi e ottimizzazione del sistema

Accessibilità alla manutenzione e continuità del servizio

La progettazione modulare dei sistemi di cabine di trasformazione consente di eseguire attività di manutenzione su singoli moduli senza influire sul funzionamento degli altri componenti del sistema. Questa accessibilità alla manutenzione risulta particolarmente preziosa nei sistemi ampliati, dove interruzioni del servizio potrebbero interessare più zone dell’impianto o aree operative. L’approccio modulare permette ai team di manutenzione di intervenire su componenti specifici, mentre il resto del sistema continua a fornire energia ai carichi critici.

La continuità del servizio durante le fasi di espansione dipende dalla capacità del quadro di trasformazione di mantenere la fornitura di energia attraverso percorsi alternativi di instradamento, mentre vengono installati e messi in servizio nuovi moduli. Il sistema include funzionalità di by-pass che consentono di deviare i flussi di potenza attorno ai moduli in costruzione o in manutenzione, garantendo così il proseguimento delle operazioni dell’impianto senza interruzioni. Questa capacità di continuità del servizio riduce il rischio operativo associato ai progetti di espansione dei sistemi elettrici.

Efficienza Energetica e Gestione del Carico

I sistemi di alimentazione ampliati traggono vantaggio dalle capacità di ottimizzazione dell'efficienza energetica integrate nelle moderne progettazioni delle cabine di trasformazione. Queste caratteristiche di efficienza includono trasformatori adattivi al carico, che modificano le proprie caratteristiche operative in base ai reali profili di domanda, riducendo gli sprechi energetici durante i periodi di utilizzo inferiore. L'ottimizzazione dell'efficienza assume un'importanza ancora maggiore nei sistemi ampliati, dove più moduli possono operare a diversi livelli di utilizzo durante i cicli giornalieri e stagionali di domanda.

Le funzionalità di gestione del carico integrate nel quadro di trasformazione consentono l’allocazione dinamica delle risorse energetiche tra le diverse zone dell’impianto, in base ai livelli di priorità e ai requisiti operativi. Questa gestione intelligente del carico aiuta le organizzazioni a ottimizzare i costi energetici, garantendo al contempo che i sistemi critici ricevano una potenza adeguata durante i periodi di massima domanda. Il sistema di gestione del carico può inoltre coordinarsi con i programmi di risposta alla domanda delle utility, offrendo maggiore flessibilità operativa e potenziali risparmi sui costi per impianti ampliati.

Pianificazione strategica per i requisiti di espansione futura

Previsione della capacità e preparazione delle infrastrutture

Un'implementazione efficace della cabina di trasformazione per l'espansione modulare richiede una previsione completa della capacità che tenga conto sia delle esigenze attuali sia dei modelli di crescita futura previsti. Questo processo di previsione valuta i piani di espansione degli impianti, l'aggiunta di apparecchiature e le modifiche operative che potrebbero influenzare la domanda di energia nel periodo di pianificazione. La previsione della capacità consente di determinare la configurazione ottimale della cabina di trasformazione in grado di soddisfare i requisiti di espansione senza effettuare investimenti eccessivi in infrastrutture non necessarie.

La preparazione dell'infrastruttura prevede la realizzazione delle fondamenta fisiche ed elettriche che supporteranno i futuri moduli di espansione, inclusi i sistemi di canalizzazione, le reti di messa a terra e i percorsi di comunicazione. Il processo di preparazione garantisce che le attività di espansione possano procedere in modo efficiente quando risulti necessario aumentare la capacità, riducendo sia i tempi di implementazione sia il disturbo alle operazioni esistenti. Una corretta preparazione dell'infrastruttura contribuisce inoltre al contenimento dei costi di espansione, evitando la necessità di interventi di retrofitting di ampia portata all’atto dell’aggiunta di nuovi moduli.

Integrazione tecnologica e futuroproofing

I moderni sistemi di cabine di trasformazione integrano funzionalità tecnologiche avanzate che supportano le esigenze in continua evoluzione della distribuzione dell’energia e le emergenti tecnologie delle smart grid. Questa integrazione tecnologica comprende protocolli di comunicazione, sistemi di monitoraggio e interfacce di controllo in grado di adattarsi a nuovi requisiti operativi man mano che questi si sviluppano. L’approccio volto alla futura compatibilità garantisce che i sistemi ampliati rimangano interoperabili con le tecnologie elettriche in continua evoluzione e con i requisiti normativi vigenti.

L’integrazione tecnologica si estende alla compatibilità con le energie rinnovabili, consentendo ai sistemi di cabine di trasformazione di ospitare fonti di generazione distribuita, quali pannelli solari o sistemi di accumulo energetico, non appena queste diventano parte dell’infrastruttura ampliata dell’impianto. Questa capacità di integrazione delle rinnovabili offre maggiore flessibilità alle organizzazioni nel soddisfare le proprie crescenti esigenze energetiche, sostenendo al contempo gli obiettivi di sostenibilità e potenziali traguardi di indipendenza energetica.

Domande frequenti

Cosa determina la capacità massima di espansione per un sistema di cabina di trasformazione?

La capacità massima di espansione dipende dalle specifiche di progettazione iniziali della cabina di trasformazione, dallo spazio fisico disponibile, dalla capacità di connessione alla rete elettrica e dai requisiti locali del codice elettrico. La maggior parte dei sistemi commerciali di cabine di trasformazione può accogliere un’espansione di capacità pari al 200–500% mediante aggiunte modulari, sebbene i limiti specifici varino in base alla configurazione dell’installazione iniziale e ai vincoli del sito.

Quanto tempo occorre tipicamente per aggiungere moduli di espansione a una cabina di trasformazione esistente?

L’aggiunta di moduli di espansione a un sistema di cabina di trasformazione progettato correttamente richiede generalmente da 2 a 4 settimane per la pianificazione e l’installazione, comprese le attività di coordinamento con il gestore della rete elettrica e di messa in servizio. I tempi possono essere più brevi per moduli di espansione standardizzati che si collegano a infrastrutture preinstallate, mentre configurazioni personalizzate potrebbero richiedere ulteriore tempo per le fasi di ingegnerizzazione e approvazione.

L'espansione della cabina di trasformazione può avvenire senza interrompere il servizio elettrico esistente?

Sì, sistemi ben progettati di cabine di trasformazione consentono attività di espansione senza interrompere il servizio elettrico esistente, grazie a capacità di by-pass e a percorsi di collegamento ridondanti. Il processo di espansione prevede un instradamento temporaneo dell’alimentazione che garantisce la continuità del servizio mentre i nuovi moduli vengono installati e collaudati. Potrebbero rendersi necessarie alcune brevi interruzioni durante le operazioni finali di collegamento, ma queste vengono generalmente programmate in periodi di bassa domanda.

Quali requisiti di manutenzione cambiano quando i sistemi di cabine di trasformazione subiscono un’espansione modulare?

I sistemi ampliati di cabine di trasformazione richiedono piani di manutenzione aggiornati, che tengano conto dei componenti aggiuntivi e della maggiore complessità del sistema. I requisiti di manutenzione includono ispezioni periodiche delle connessioni di espansione, prove di coordinamento tra i vecchi e i nuovi sistemi di protezione e monitoraggio delle prestazioni su tutti i moduli del sistema. Tuttavia, la progettazione modulare semplifica effettivamente molte attività di manutenzione, consentendo di intervenire sui singoli componenti senza influenzare l’intero sistema.
