Veiledning for valg av bryter: Hvordan velge mellom SF6/vakuum-typer for ditt kraftsystem

Veiledning for valg av bryter: Hvordan velge mellom SF6/vakuum-typer for ditt kraftsystem

Brytere er essensielle komponenter i elektriske kraftsystemer og gjør det mulig å sikkert avbryte strømflyten ved feil, og dermed beskytte både utstyr og personell. Å velge riktig type bryter er avgjørende for å sikre systemets pålitelighet, sikkerhet og effektivitet. I middelspenningsapplikasjoner dominerer to teknologier: SF6 Circuit breakers og vakuum-brytere. Hver har sine fordeler, begrensninger og ideelle anvendelser.

Denne veiledningen vil føre deg gjennom de grunnleggende forskjellene mellom SF6 og vakuum-teknologier, valgfaktorer som skal vurderes, og hvordan du finner riktig løsning Circuit breakers til dine spesifikke kraftsystemkrav.

Forståelse av brytere i kraftsystemer

Brytere har to primære funksjoner:

• Å avbryte strømflyten i tilfelle overbelastning eller kortslutning.

• Å gi en måte å manuelt koble fra utstyr for vedlikehold eller driftsmessige endringer.

Selv om alle brytere utfører disse grunnleggende funksjonene, er teknologien som brukes til å slukke buen når kontakter åpnes, en definierende egenskap.

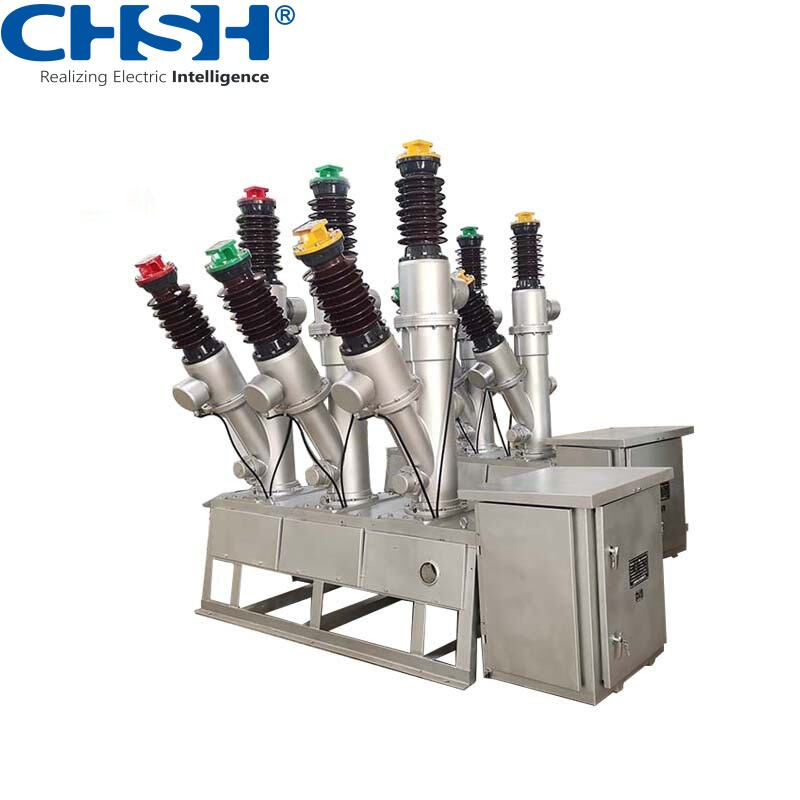

SF6-brytere: Teknologioversikt

SF6 (svovlheksafluorid) -brytere bruker pressurisert SF6 -gass som både isolerings- og bue slukkingsmedium. Når bryterkontaktene skiller seg, dannes en bue. SF6 -gassen kjøler og deioniserer buen raskt, og slukker den effektivt.

Nøkkelfunksjoner for SF6 -brytere

• Eksepsjonell dielektrisk styrke, som tillater kompakte design.

• Høy bryteevne, som gjør dem egnet for tunge applikasjoner.

• Lav støy under bryting.

• Stabil ytelse over et bredt spekter av miljøforhold.

Begrensninger

• SF6 er en kraftig klimagass med et global oppvarmingspotensial som er tusenvis av ganger høyere enn CO₂.

• Krever spesiell håndtering og gassgjenopprettingssystemer.

• Periodisk overvåking av gasspresset er nødvendig for å opprettholde ytelsen.

Vakuumbrytere: Teknologioversikt

Vakuumbrytere slukker lysbuen i en lukket vakuumbryter. Når kontaktene åpnes, hindrer vakuumet at lysbuen vedblir, noe som tillater rask avbryting.

Nøkkelfunksjoner for vakuumbrytere

• Veldig rask slukking av lysbue, noe som reduserer slitasje på kontaktene.

• Ingen brennbare eller klimagasser.

• Minimalt vedlikehold, med brytere som er forseglet for alltid.

• Lang mekanisk og elektrisk levetid.

Begrensninger

• Noe lavere bryteevne sammenlignet med SF6 i svært høyspentapplikasjoner.

• Større fysisk størrelse ved høyere spenninger sammenlignet med SF6-enheter.

Sammenligning av SF6 og vakuumkraftbrytere

Når du velger mellom SF6 og vakuumteknologi, er det viktig å vurdere dem ut fra flere ytelses- og driftsfaktorer.

Båkslukking

• SF6: Utmerket lysløsning ved høyspenning og høye strømmer.

• Vakuum: Svært rask lysløsning for middelspenningsystemer, med minimal kontaktutslitasjon.

Miljøpåvirkning

• SF6: Høy global oppvarmingspotensial; krever lekkasjebeskyttelse og gjenbruk av gassen.

• Vakuum: Ingen klimagasser, miljøvennlig.

Krav til vedlikehald

• SF6: Krever gasstrykkovervåking og periodisk påfylling eller gassgjenvinning.

• Vakuum: Nesten vedlikeholdfrie brytere; kun mekaniske deler som trenger tilfeldig vedlikehold.

Livslengde

• SF6: Lang levetid ved riktig vedlikehold, men avhengig av integriteten til gassystemet.

• Vakuum: Ekstremt lang driftslevetid, ofte over 30 000 mekaniske operasjoner.

Anvendelsesområde

• SF6: Foretrukket for høyspenning (over 36 kV) og tungdriftsapplikasjoner.

• Vakuum: Best egnet for middels spenning (opptil 36 kV) og applikasjoner der minimalt vedlikehold kreves.

Valgfaktorer for brytere

Valg av riktig bryter innebærer å balansere tekniske, operative og miljømessige hensyn.

1. Systemspenning og strømmerkninger

Bestem maksimal driftspenning og feilstrømnivåer. SF6-kretsbrytere er bedre egnet for høyere spenninger og strømmer, mens vakuumkretsbrytere er mer egnet i middelspenningsområdet.

2. Driftsmiljø

Vurder temperaturutsving, fuktighet, støv og eksponering for korrosive atmosfærer. SF6-brytere fungerer jevnt i harde klimaforhold, men vakumbrytere gir fordeler i rene, innendørs installasjoner.

3. Miljøregler

Hvis prosjektet ditt ligger i et område med strenge miljøregler, gjør fraværet av klimagassutslipp at vakuumkretsbrytere er et mer bærekraftig valg.

4. Vedlikeholdsmidler

Anlegg med begrenset vedlikeholdspersonale og budsjett drar nytte av det lave vedlikeholdsbehovet til vakuumteknologi. SF6-systemer krever opplært personell for sikkert håndtering av gassen.

5. Installasjonsareal

SF6-enheter har ofte en mer kompakt design for høyspenning. Vakuumenheter for samme rating kan kreve litt mer plass.

6. Livsløpskostnader

Selv om SF6-brytere kan ha lavere opprinnelige kostnader for visse applikasjoner, kan vakuumbrytere tilby lavere totale eierskostnader på grunn av redusert vedlikehold og lengre driftslevetid.

Bruksområder

Urban fordeling på medium spenning

Vakuumbrytere er ofte førstevalg på grunn av deres sikkerhet, lave vedlikeholdskostnader og miljøfordeler.

Høyspente transmisjonsstasjoner

SF6-brytere dominerer i disse applikasjonene på grunn av sin evne til å håndtere høye brytestrømmer i en kompakt design.

Integrering av fornybar energi

Vakuumbrytere blir stadig mer brukt i vind- og solkraftparker, hvor miljøpåvirkning er en viktig vurdering.

Industrielle anlegg

Begge typer kan være egnet avhengig av spenningsnivå og driftskrav. Vakuumteknologi foretrekkes for hyppige bryteoperasjoner.

Teknologiske framgangar

Hybridløsninger

Noen produsenter utvikler hybridbrytere som kombinerer vakuumbrytere med SF6 eller andre dielektriske medier for å optimere ytelse og miljøpåvirkning.

Miljøvennlige alternativer til SF6

Forskning pågår på gasser med lavere global oppvarmingspotensial, som g³ (Green Gas for Grid), for å erstatte SF6 i visse applikasjoner.

Digital overvåking og diagnostisering

Både SF6- og vakuumbrytere er nå utstyrt med smarte overvåkingsløsninger, noe som muliggjør prediktiv vedlikehold og forbedrer systemets pålitelighet.

Installasjon og drifts beste praksis

Uansett type bør alle kraftbrytere installeres og drifte i henhold til beste praksis:

• Sørg for riktig isolasjonsavstand og jording.

• Følg produsentens dreiemomentspesifikasjoner for tilkoblinger.

• Utfør regelmessige funksjonstester og isolasjonsmotstandsmålinger.

• For SF6-brytere, overvåk gasspresset og sjekk for lekkasjer.

• For vakuumbrytere, inspiser mekaniske driftsdeler periodisk.

Fremtidig utsikt

Valget mellom SF6 og vakuumbrytere vil fortsette å utvikle seg etter hvert som teknologien utvikler seg og miljøreglene blir strammere. Mens SF6 fortsatt er dominerende i høyspentoverføring, er vakuumteknologien sakte på vei inn i høyere spenningsområder og kan potensielt erstatte SF6 i enkelte applikasjoner i fremtiden.

Nettselskaper, industrielle operatører og infrastrukturutviklere vil i økende grad vurdere miljøpåvirkning sammen med teknisk ytelse i valgprosessen. Bransjens fokus på karbonnøytrale driftsformer vil sannsynligvis akselerere innføringen av vakuumteknologi og miljøvennlige alternativer til SF6.

Konklusjon

Valg av riktige brytere for kraftsystemet krever en nøytral balanse mellom tekniske krav, miljøhensyn, vedlikeholdsmuligheter og kostnadsanalyse. SF6-brytere tilbyr overlegen ytelse i høyspente, høystrømsapplikasjoner, mens vakuumbrytere gir eksepsjonell sikkerhet, effektivitet og miljøfordeler i middelspente nett.

Å forstå styrkene og svakhetene til hver teknologi sikrer at kraftsystemet forblir pålitelig, sikkert og klart for fremtiden. Ettersom innovasjonen fortsetter, vil begge teknologiene bli forbedret, men trenden mot bærekraft vil sannsynligvis gjøre vakuumteknologi til et stadig mer attraktivt valg i årene fremover.

Ofte stilte spørsmål

Er vakuumbrytere egnet for utendørsinstallasjoner?

Ja, når de er plassert i værresistente kabinetter eller bryterutstyr egnet for utendørsbruk, fungerer de pålitelig i ulike klimaforhold.

Er SF6 farlig å håndtere?

SF6 er ikke giftig i sin rene form, men kan danne skadelige nedbrytningsprodukter under lysbue. Sikkert håndtering og gassgjenoppretting er avgjørende.

Kan vakuumbrytere erstatte SF6-brytere i eksisterende installasjoner?

Ofte ja, men oppgradering krever kompatibilitetskontroller for mekaniske og elektriske parametere.

Hvilken brytertype er best for hyppige bryteoperasjoner?

Vakuumbrytere håndterer hyppige operasjoner bedre på grunn av lavere kontaktslitasje.

Vil SF6 bli faset ut?

Regelverk og miljøinitiativer presser frem alternativer, men SF6 brukes fremdeles mye i høyspenningsapplikasjoner.
